湖南高铁时代牵引供电实训室案例——青海交通职业技术学院轨道交通车辆智能网络技术工程中心牵引供电实训室，搭建包含接触网检修实训系统、牵引变电所实训系统、高铁电力实训系统；运用实操设备结合3D仿真系统，构建真实作业环境，形成一体化的培训场景，使培训更加全面、高效、智能。

该项目紧跟高铁供电新技术发展，参照国家职业资格标准和教育部、铁道行指委《高等职业学校专业教学标准》，依据铁路企业职工岗位任职要求完善铁道供电技术专业人才培养方案。引入铁路行业企业技术标准，深化专业教学内容改革，重点建设专业核心课程及其实训项目。

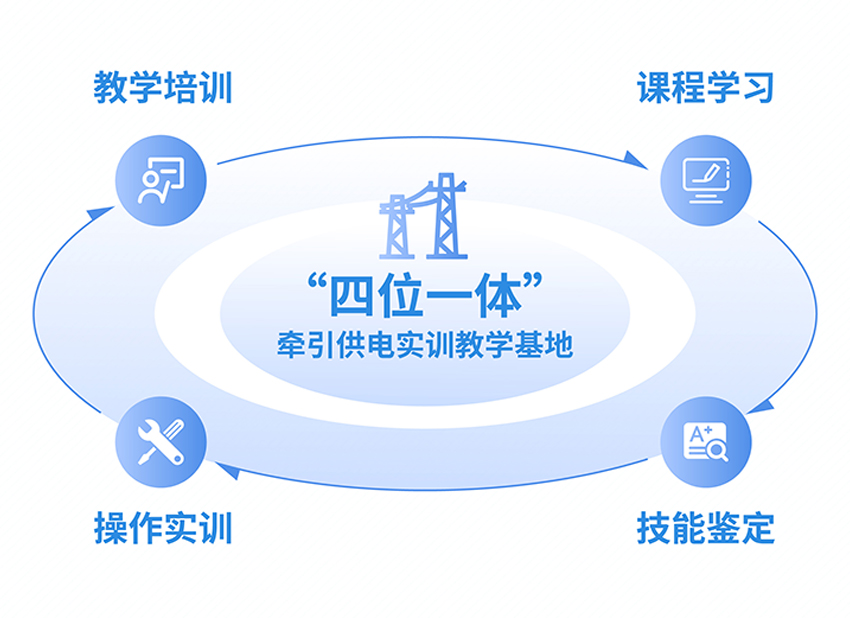

青海交通职业技术学院牵引供电实训室构建真实作业环境，打破了传统实训室建设按专业、按课程分块建设的思路，实现牵引供电不同岗位的融合，构建集校内“教、学、练、考”融通的综合性、集成化的实训基地。

01 供电专业实训系统

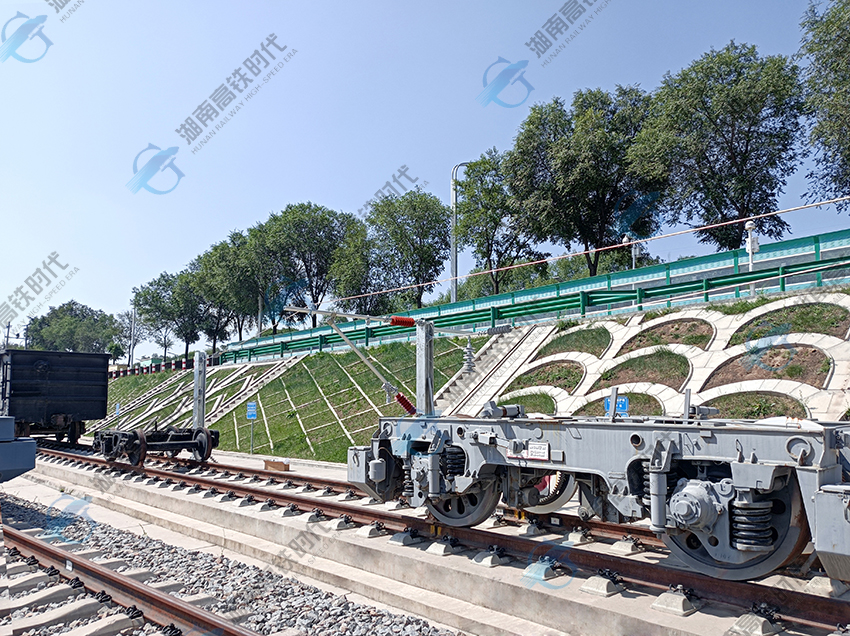

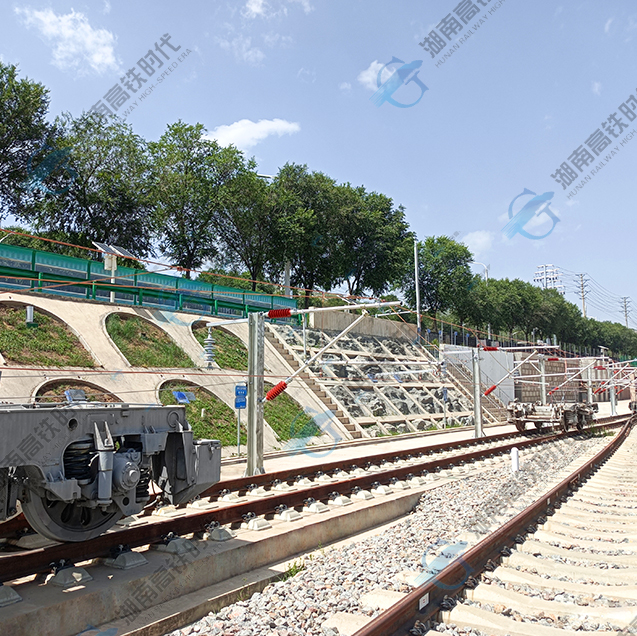

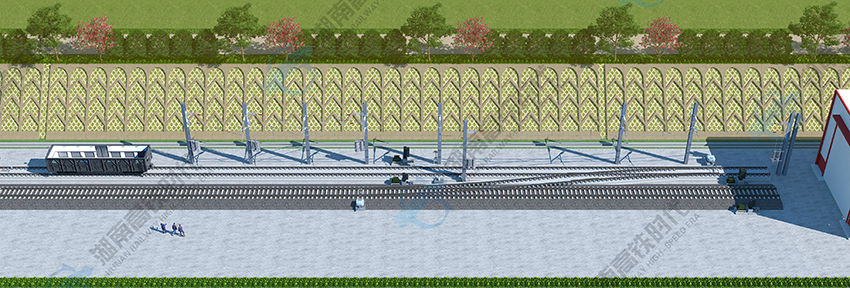

实训场总长度106m，其中新建正线86米长及侧线20米长的矮型接触网检修实训场。整体项目建设主要包括以下设备：接触网实训场、变配电所实训场、牵引变电实训场、电力供电实训场、接触网多媒体教学资源。满足多方位进行教学和实训。

02 牵引变电所实训系统

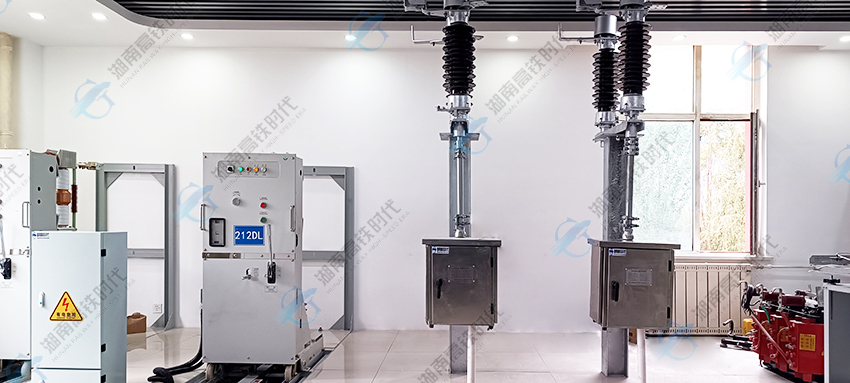

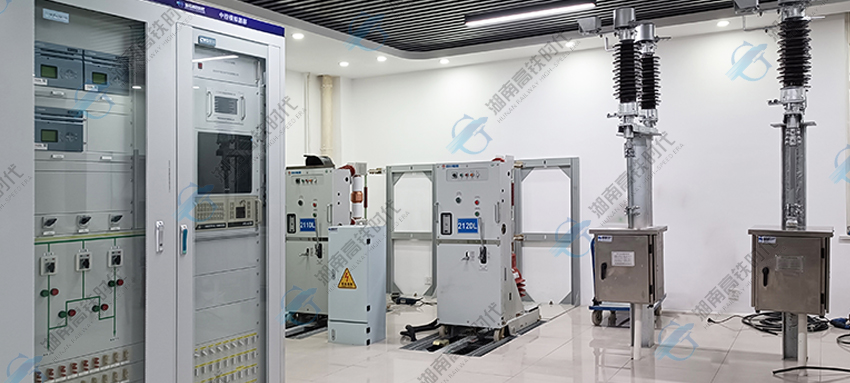

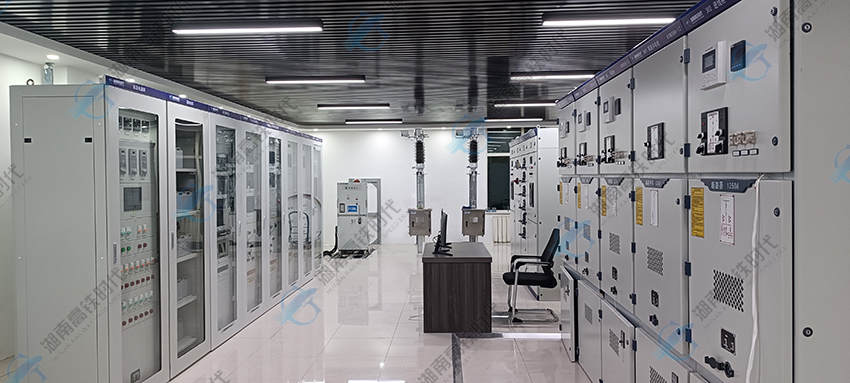

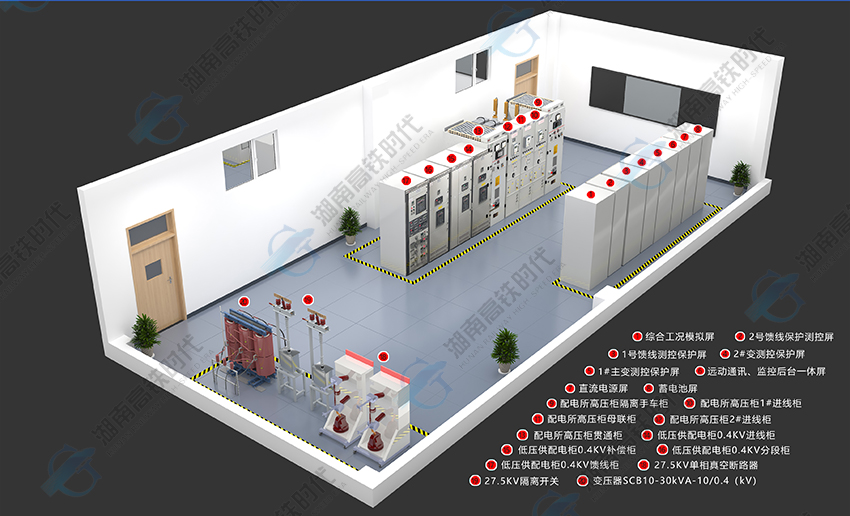

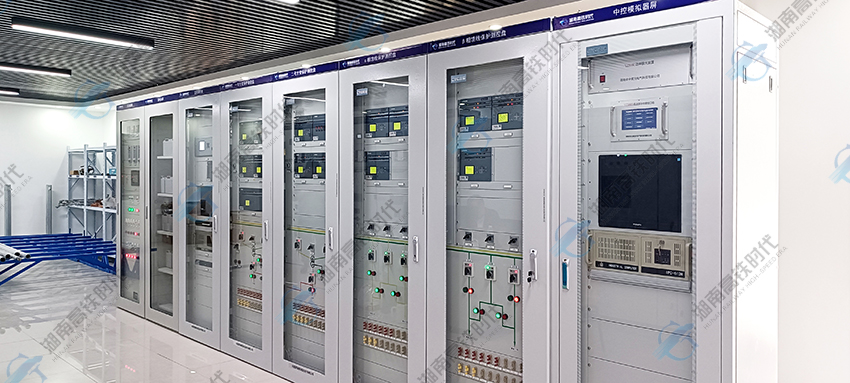

牵引变电所利用综自屏柜，配合故障模拟盘与一次设备进行联动，主要用于故障处理及综自微机传动试验。主要包括以下设备：主变测控保护屏、1 号馈线测控保护屏、2 号馈线保护测控屏、远动通讯监控后台一体屏、直流电源屏、蓄电池屏、27.5KV 单相真空断路器、27.5KV 隔离开关、避雷器、交流模拟量控制装置、综合工况模拟屏、牵引变电所故障排查及处理实训系统、牵引供电控制操作系统、牵引供电 3D 仿真系统及隔离网栅、支柱、基础、施工、安装。

牵引供电3D仿真系统在电脑屏幕上构建3D虚拟环境，在倒闸作业时SCADA监控能实现带电推倒功能，根据负载计算出电流电压值，全面展现整个变电所现场设备的三维动态图、模拟设备异常、故障，巡视作业，能与现场现有设备状态保持一致，并与现场设备实现互联互动。

03 高铁电力实训系统

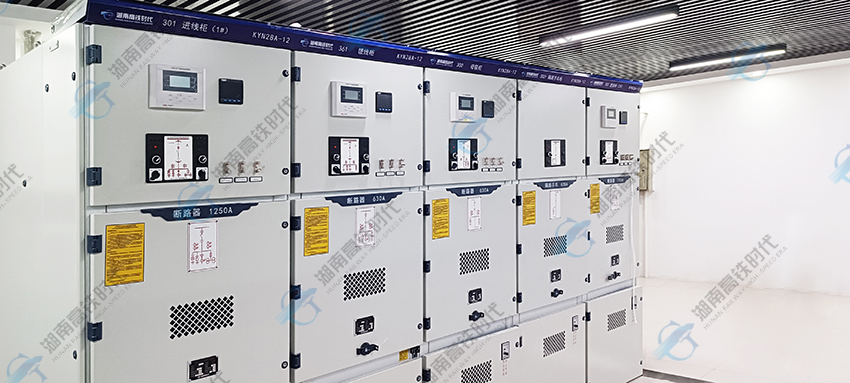

高铁电力实训系统以配电所10kV电力系统为蓝本，通过实际的高速铁路电力设备、箱式变电站及相关通信远动控制设备等。主要包括以下设备：高压柜 1#进线柜、配电所高压柜 2#进线柜、配电所高压柜母联柜、配电所高压柜贯通柜、配电所高压柜隔离手车柜、变压器SCB10-30kVA-10/0.4（kV）、低压供配电柜 0.4KV 进线柜、低压供配电柜 0.4KV 补偿柜、低压供配电柜0.4KV 馈线柜、低压供配电柜 0.4KV 分段柜、电力监控系统、工控机、电缆。

该系统可以作为在校学生在校学习和实训的操作平台，也可作为铁路局高速铁路电力运维人员、铁路局高速铁路电力远动维护人员、城市轨道交通供电调度人员岗前的培训学习平台，本系统还可以通过信号发生装置设置远动主站系统的各类型故障，用于运行维护岗位人员的检修实训。

本项目以专业稳定的设备，助力学员的专业技能和实践能力培养，为将来更好地服务供电专业类院校和实际现场单位提质赋能。
